BOENERGO

22 años de experiencia en diagnóstico de alta tensión

BO-ENERGO es una asociación científica e implementadora rusa especializada en sistemas automatizados de monitoreo y diagnóstico para equipos eléctricos de alta tensión: motores eléctricos, turbogeneradores e hidrogeneradores, transformadores de potencia y redes de alta tensión (KRUE y subestaciones). Fundada en 2003, la empresa cuenta con más de 1,000 unidades de equipo instaladas en Rusia y más de 400 sitios de generación equipados. Miembro activo del Consejo Internacional de Grandes Redes Eléctricas (CIGRE) con publicaciones en las sesiones de París 2022 y 2024. Dos patentes registradas: analizador DGA por láser y sistema de pronóstico del estado de aislamiento de motores eléctricos de alta tensión.

• Desarrollo e implementación de sistemas de diagnóstico propietarios
• Suministro, instalación y puesta en marcha en sitio
• Capacitación de personal de servicio y supervisión técnica
• Restauración del anillo energético de Moscú — 33 transformadores de potencia monitorizados

CHRone — Monitoreo de descargas parciales en máquinas rotativas

Complejo hardware-software para el monitoreo en línea de descargas parciales (DP) en turbogeneradores y motores eléctricos de alta tensión. Cumple la norma IEC TS 60034-27-2. Visualización inteligente mediante sistema de semáforo (verde/amarillo/rojo), gráficos PRPD, tendencias históricas y puntuación consolidada del estado del aislamiento del estátor (escala 1–3). La frecuencia de muestreo de hasta 1,5 GHz permite detectar pulsos con tiempos de subida de pocos nanosegundos. Es la base tecnológica común que comparten las líneas de motores y de máquinas rotativas descritas a continuación.

Frecuencia de muestreo ADC

hasta 1,5 GHz

Resolución de tiempo

hasta 0,66 ns

Transductores compatibles

80 pF / 220 pF / 1.000 pF

Norma de referencia

IEC TS 60034-27-2

Protocolos de salida

Modbus TCP (configurable)

Protección de la carcasa

IP 54 industrial

Visualización

Semáforo · PRPD · Tendencias · Tabla

Motores eléctricos — diagnóstico de rotor, aislamiento y ranura estatórica

⤢ Ampliar

Además del monitoreo de descargas parciales con CHRone, BO-ENERGO ofrece una familia de instrumentos específicos para el diagnóstico de motores eléctricos síncronos y asíncronos de media y alta tensión, aplicables tanto en línea como en pruebas periódicas sin retirar la máquina de servicio.

• FluxTracII-R — monitoreo continuo del flujo magnético del rotor en máquinas de rotor no saliente, hasta 4 máquinas simultáneas
• RFAII-R — analizador portátil de flujo de fuga (RFA) para detectar espiras en cortocircuito en el devanado del rotor
• TFProbe — sensor de flujo magnético con entrehierro de trabajo de hasta 50 mm

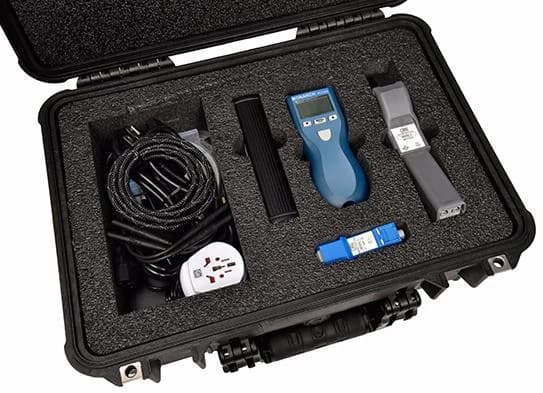

• MDSP3 — análisis de firma de corriente (MCSA) para detectar barras rotas en el rotor de motores asíncronos jaula de ardilla; prueba en aproximadamente 40 segundos, incluye pinzas amperométricas de 5 A y 1.000 A
• EL CID Evolution — detección no destructiva de fallas entre chapas del núcleo estatórico, con energía de excitación de solo el 4% del flujo de trabajo
• Prueba SWA — verificación electrónica de la densidad de acuñado de las cuñas de ranura, con registro automático y seguimiento de tendencia entre pruebas

Máquinas rotativas — GuardII+ para turbogeneradores e hidrogeneradores

GuardII+ es la plataforma insignia de BO-ENERGO para el monitoreo en línea de grandes máquinas síncronas. En turbogeneradores de 200 MW en adelante, integra en un solo sistema el seguimiento de descargas parciales, flujo magnético del rotor y entrehierro, con desconexión automática por relé dedicado ante condición de falla. En hidrogeneradores, la misma arquitectura se adapta a las particularidades constructivas de rotores de polos salientes.

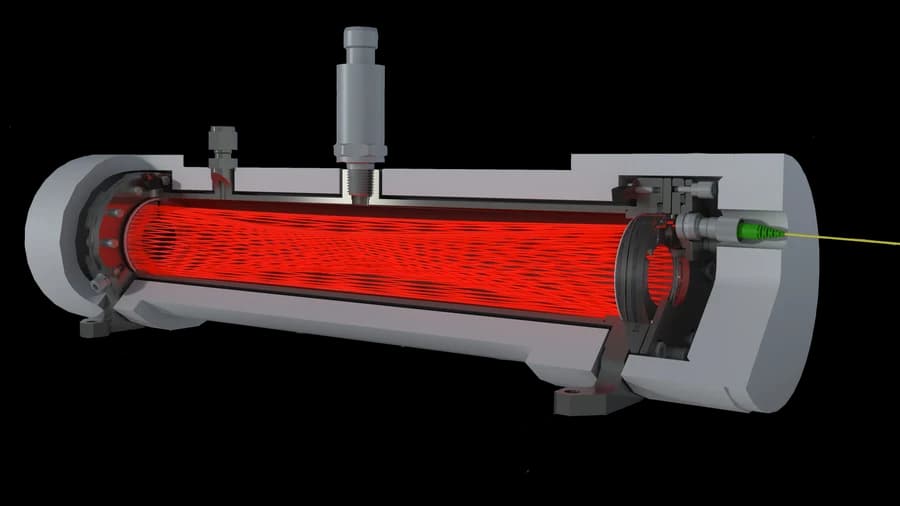

Analizador de gases disueltos por láser (Laser DGA)

⤢ Ampliar

Innovador dispositivo para el análisis en línea de gases disueltos en aceite de transformadores basado en espectroscopía de absorción láser de diodo. A diferencia de los sistemas convencionales, elimina la bomba de vacío — aumentando la confiabilidad y reduciendo el mantenimiento. Exactitud menor al 5% de lectura, calibración única de fábrica para toda la vida útil. Interpreta automáticamente los gases mediante los métodos de Duval y Rogers según IEC 60599 e IEEE C57.104.

Hidrógeno (H₂)

5 – 5.000 ppm · ±5 ppm o ±8%

Metano (CH₄)

1 – 10.000 ppm · ±1 ppm o ±8%

Acetileno (C₂H₂)

0,5 – 10.000 ppm · ±0,5 ppm o ±5%

Etileno (C₂H₄)

1 – 10.000 ppm · ±1 ppm o ±8%

Etano (C₂H₆)

1 – 10.000 ppm · ±1 ppm o ±10%

CO / CO₂

20 – 10.000 ppm · ±20 ppm o ±5%

Humedad en aceite

0 – 100.000 ppm · ±5%

Exactitud general

< 5% de la lectura

Monitoreo directo de temperatura en transformadores (PTTMS)

⤢ Ampliar

Sensores dieléctricos de fibra óptica (modelo Laser S514) instalados directamente en los puntos de máxima generación de calor de los devanados, dentro del tanque del transformador. Mide en tiempo real sin riesgo eléctrico gracias al aislamiento dieléctrico completo de la fibra óptica. El convertidor S343TTM admite hasta 16 canales simultáneos y transmite los datos vía Ethernet con protocolos Modbus TCP y WebSocket, almacenándolos durante 5 años.

Canales ópticos (convertidor S343TTM)

hasta 16

Precisión de medición

±1°C (máximo)

Rango de temperatura medida

−60°C a +180°C

Temperatura de operación del sensor S514

−60°C a +180°C · IP68

Frecuencia de actualización de datos

mínimo 1 Hz

Almacenamiento de datos

5 años

Protocolo de comunicación

Ethernet · Modbus TCP · WebSocket

Alimentación

24 VDC · 30–60 W

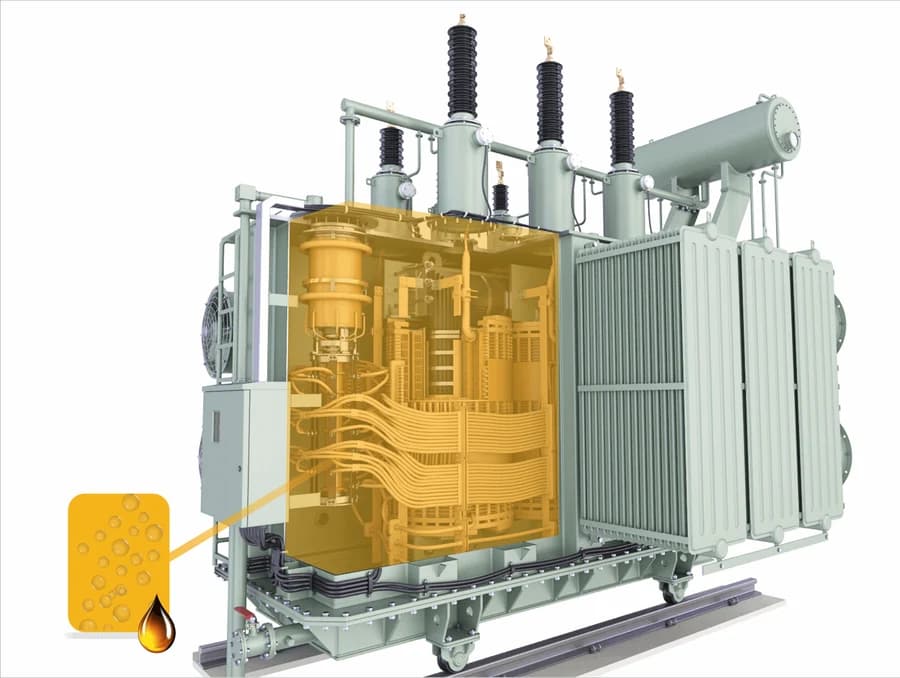

Transformadores — monitoreo complementario de gases, fugas y accesorios

Junto con el Laser DGA, el PTTMS y el sistema experto ASMD ZVEZDA, BO-ENERGO suministra una línea de instrumentos complementarios para la vigilancia integral de transformadores y reactores de potencia en operación.

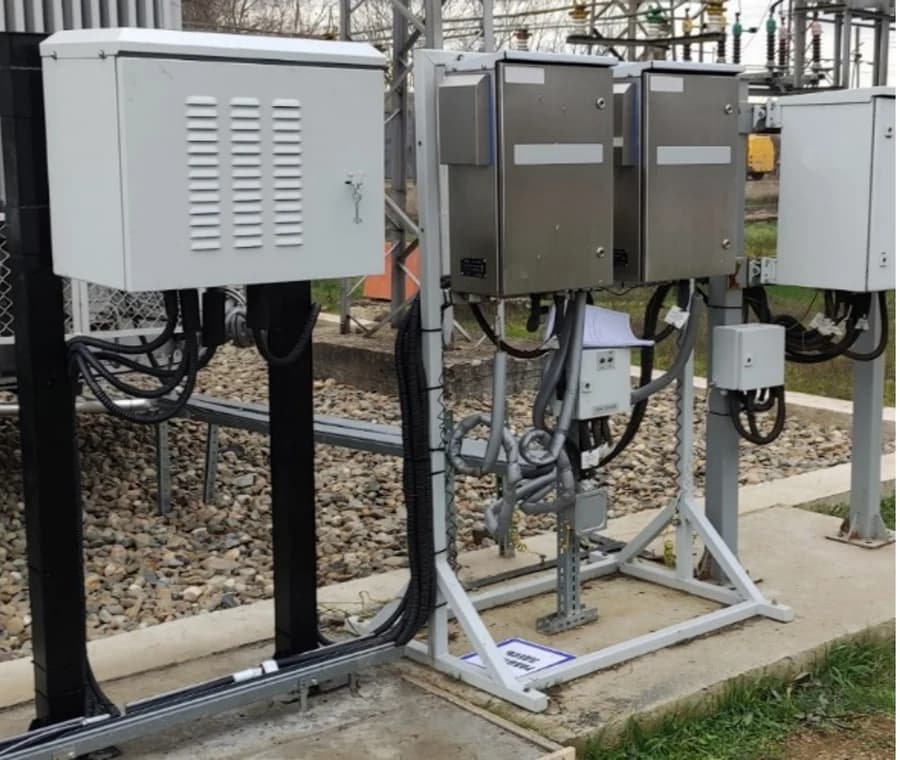

Sistema experto ASMD ZVEZDA — diagnóstico integral de transformadores

⤢ Ampliar

Plataforma software-hardware para el análisis automatizado del estado técnico de transformadores llenos de aceite. Integra datos de análisis de gases disueltos (DGA), temperatura de devanados, corrientes de circulación y vibración en un sistema experto que determina tipo, localización y pronóstico de defectos. Compatible con protocolos IEC 61850 para integración en sistemas SCADA existentes.

• Análisis e interpretación automática de gases disueltos (DGA)
• Diagnóstico de aislamiento: tangente delta, capacitancia, índice de polarización
• Evaluación integrada del estado técnico y pronóstico de vida remanente
• Recomendaciones operacionales automáticas
• Registro histórico y visualización de tendencias
• Integración con SCADA mediante IEC 61850

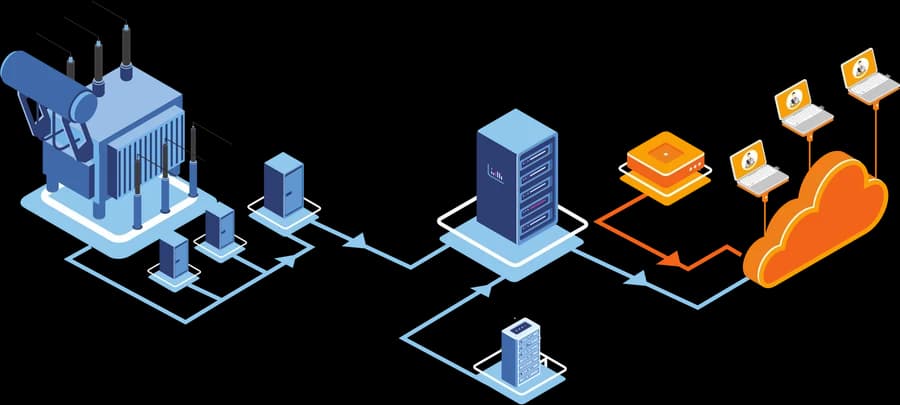

Software y plataformas digitales — de la subestación a la nube

⤢ Ampliar

Toda la familia de sensores de BO-ENERGO se integra en una arquitectura común de software: desde el gabinete de adquisición en la subestación hasta un tablero web accesible para el personal de mantenimiento, pasando por un servidor central y, opcionalmente, un enlace a la nube. Sobre esta base operan tres productos: ZVEZDA.ЧР para diagnóstico y monitoreo de descargas parciales, ZVEZDA.АСМД para automatización del diagnóstico de transformadores, y una plataforma IoT de despacho que centraliza el estado de todo el equipamiento de la subestación.

• Tableros de estado por activo (health index), tendencias históricas y alarmas configurables
• Interpretación automática de cromatografía de gases (Duval, Rogers) y evolución de indicadores clave
• Acceso remoto vía navegador web, con arquitectura escalable de subestación a nube
• Integración con sistemas SCADA existentes mediante IEC 61850

Redes de alta tensión — monitoreo de KRUE e inspección de subestaciones

Para las subestaciones de alta tensión, BO-ENERGO complementa el monitoreo de equipos individuales con soluciones para celdas encapsuladas en gas SF6 (KRUE/GIS) y para la inspección del patio de la subestación en su conjunto.

⤢ Ampliar

⤢ Ampliar

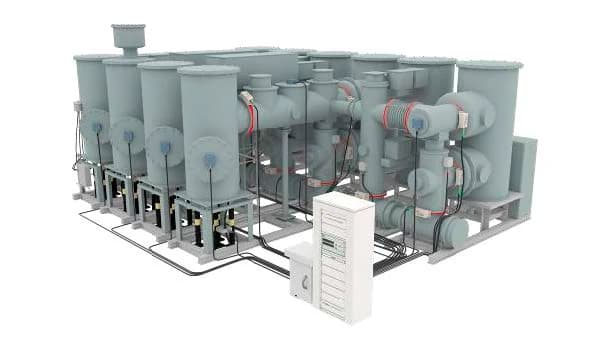

• PDS-G5000 — sistema en línea de monitoreo continuo de descargas parciales en celdas KRUE
• DMS PDMG-RH — monitoreo continuo de descargas parciales en tiempo real en celdas KRUE
• Portable PDM — medición y localización portátil de descargas parciales en celdas KRUE y en buchillas de alta tensión de transformadores

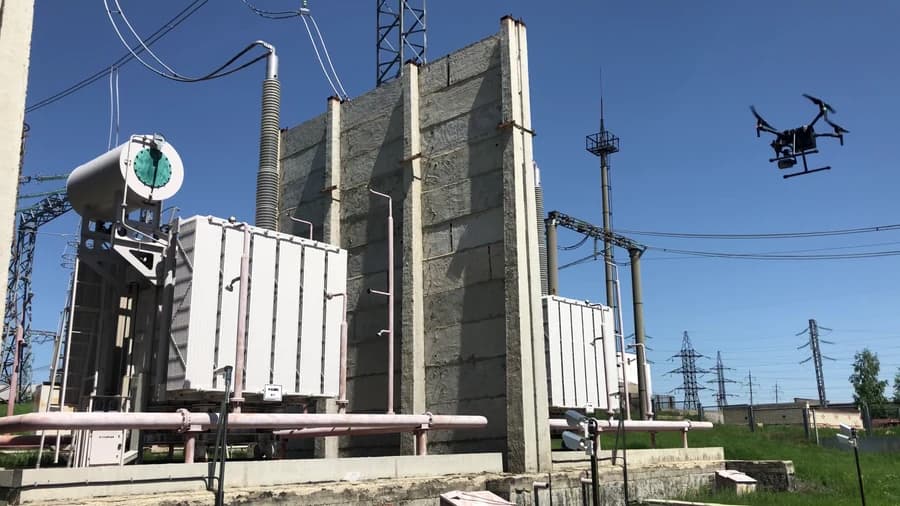

• Complejo de inspección visual automatizada con drones (BPLA) — recorridos programados sin exponer personal a las partes energizadas, para la detección temprana de anomalías térmicas y mecánicas en el patio de la subestación

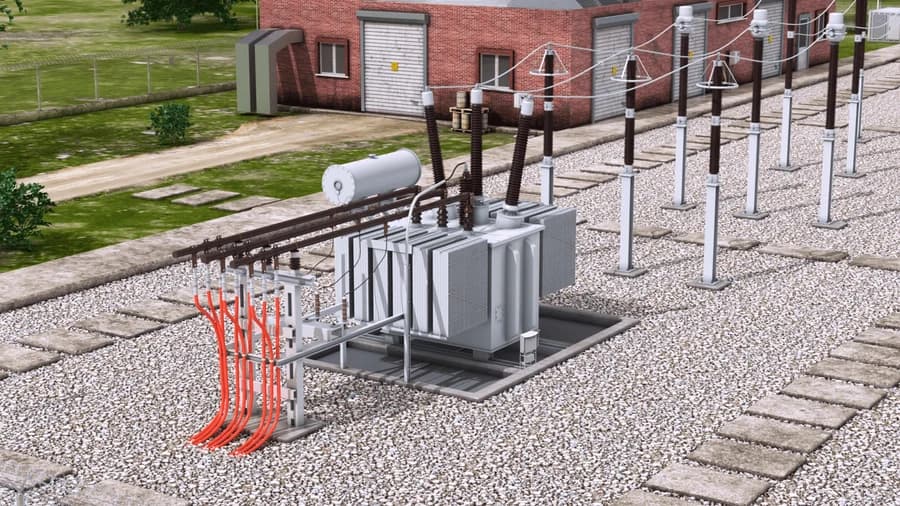

Servicios técnicos — de la ingeniería a la puesta en marcha

⤢ Ampliar

BO-ENERGO acompaña cada proyecto de monitoreo con un ciclo completo de servicios de ingeniería, en Rusia y a través de sus socios internacionales.

• Ingeniería y diseño de proyectos de monitoreo para equipos de alta tensión
• Diagnóstico y pruebas offline de generadores y motores eléctricos de alta tensión (desde 37,5 kV)
• Instalación, montaje y puesta en marcha en sitio
• Supervisión de montaje (shefmontazh) por especialistas del fabricante
• Mantenimiento técnico, servicio en garantía y posgarantía
• Capacitación de personal técnico — módulos teóricos y prácticos sobre hardware y software
• Soporte técnico continuo durante toda la vida útil del sistema
